Phenospex MicroScan

Мобильная система Phenospex Microscan предназначена для анализа морфологических, спектральных и цветовых характеристик растений.

• Для полевых и настольных задач
• Компактное решение, поставляется в переносном кейсе
• Морфологический и спектральный анализ
• Более 20 параметров за каждое сканирование
• Визуализация и анализ данных при помощи HortControl

• Фенотипирование растений
• Количественная оценка болезней растений
• Анализы всхожести
• Биопробы
• Химические скрининги
• Экспериментальный контроль
• Контроль качества

Актуатор (система линейного перемещения) осуществляет линейное перемещение сканера над образами растений с заданной периодичностью. Сканирующий модуль PlantEye F600 проводит измерения с помощью метода лазерной триангуляции и, на основе полученных данных, встроенное программное обеспечение HortControl формирует точную цифровую 3d-копию растения. Из цифрового двойника растения рассчитываются морфологические и спектральные характеристики растений.

Исследуемые параметры:

Морфологические: высота растения; площадь листа; проекция площади листа; цифровая биомасса; наклон листа; индекс листовой поверхности; глубина проникновения света; динамика роста растения.

Спектральные показатели: нормализованный цифровой вегетационный индекс (NDVI); улучшенный вегетационный индекс (EVI); нормализованный индекс соотношения хлорофиллов (NPCI); индекс старения (PSRI).

Цветовые: оттенок; уровень зеленого; уровни хлорофилла; обнаружение старения; количественные параметры заболевания.

Технические характеристики и комплектация Phenospex Microscan:

• Линейный моторизованный привод (актуатор)

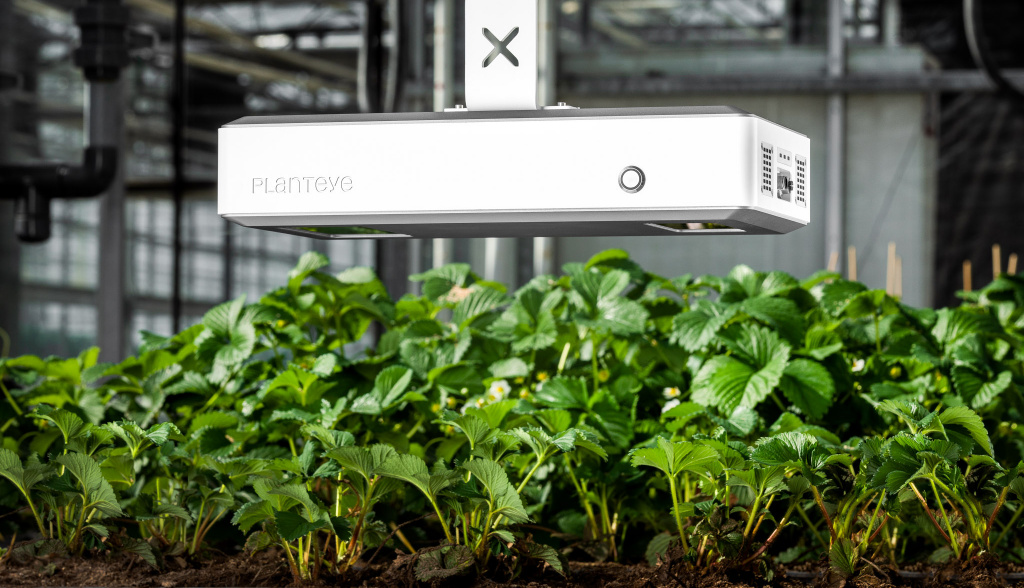

• Сканирующий модуль PlantEye F600 – 1 шт.

• Столик для размещения образцов – 1 шт.

• Программное обеспечение Hortcontrol (лицензия 5 лет)

• Габариты: 1200 x 350 x 1100 мм

• Высота сканируемого растения: 0 – 490 мм

• Спектральная чувствительность: 380 – 900 нм

• Количество каналов детекции: 4 (RGB и ближний ИК-диапазон)

• Длина сканирования: 500 мм × 300 мм

• Температурный диапазон: 0…50 °C

• Влажность: 0 – 100% отн.

• Класс защиты:             IP 64

• Питание: 220В

• Мощность: 1.5 кВ

• Интерфейсы: Ethernet (соединение с ПК пользователя)

• Скорость сканирования: 25 мм/с

• Время сканирования: 20 с

• Режим сканирования: вручную

• Сборная конструкция

Примеры приложений системы цифрового фенотипирования Phenospex Microscan

1. Селекция и генетические исследования

Задача: Ускорение выведения новых сортов с улучшенными свойствами (урожайность, устойчивость к стрессам и т. д.).

Примеры:

- Выявление стрессоустойчивых генотипов

  - для оценки реакции растений на засуху (по изменению индекса NDVI).

  - Пример: В пшенице автоматически отбирают линии с наименьшим падением фотосинтетической активности при недостатке воды.

- Оценка скорости роста

  - Пример: В кукурузе сравнивают гибриды по скорости набора биомассы в ранние фазы развития.

2. Мониторинг состояния посевов

Задача: Оптимизация полива, внесения удобрений и защиты растений на основе их текущего состояния.

Примеры:

- Выявление дефицита питательных веществ

  - Сенсоры фиксируют изменения в отражении листьев (например, при недостатке азота).

- Обнаружение болезней и вредителей на ранних стадиях

- Прогнозирование урожайности

  - RGB-сенсоры оценивают густоту посевов

  - Пример: расчет биомассы растений в динамике.

3. Физиологические исследования

Задача: Изучение реакции растений на окружающую среду (свет, температуру, влажность).

Примеры:

- Фотосинтетическая активность

  - Оценка содержания хлорофилла по изменению индекса NPCI.

  - Пример: у риса оценивают адаптацию к высоким температурам.

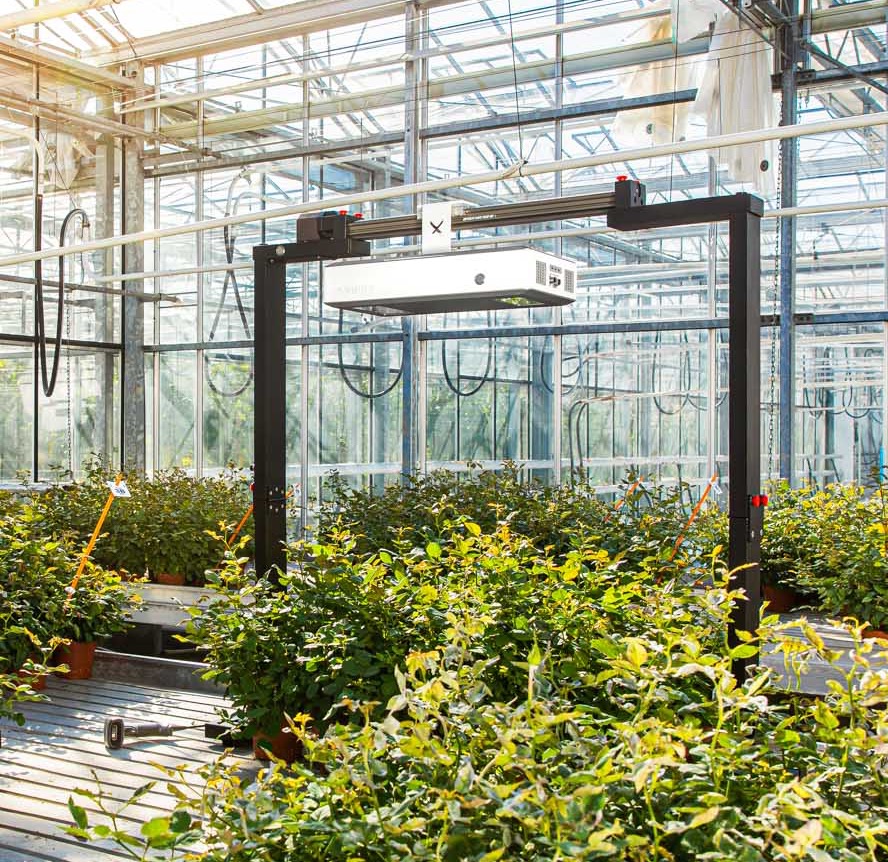

4. Автоматизация тепличных хозяйств

Задача: Повышение эффективности выращивания в контролируемых условиях.

Примеры:

- Определение проблемных зон в исследуемых образцах

5. Анализ качества продукции

Задача: Оценка товарных свойств сельхозпродукции (размер, цвет, повреждения).

Пример: сопоставление морфологических характеристик растений с заданными параметрами.
